MADLO UFF

UFF

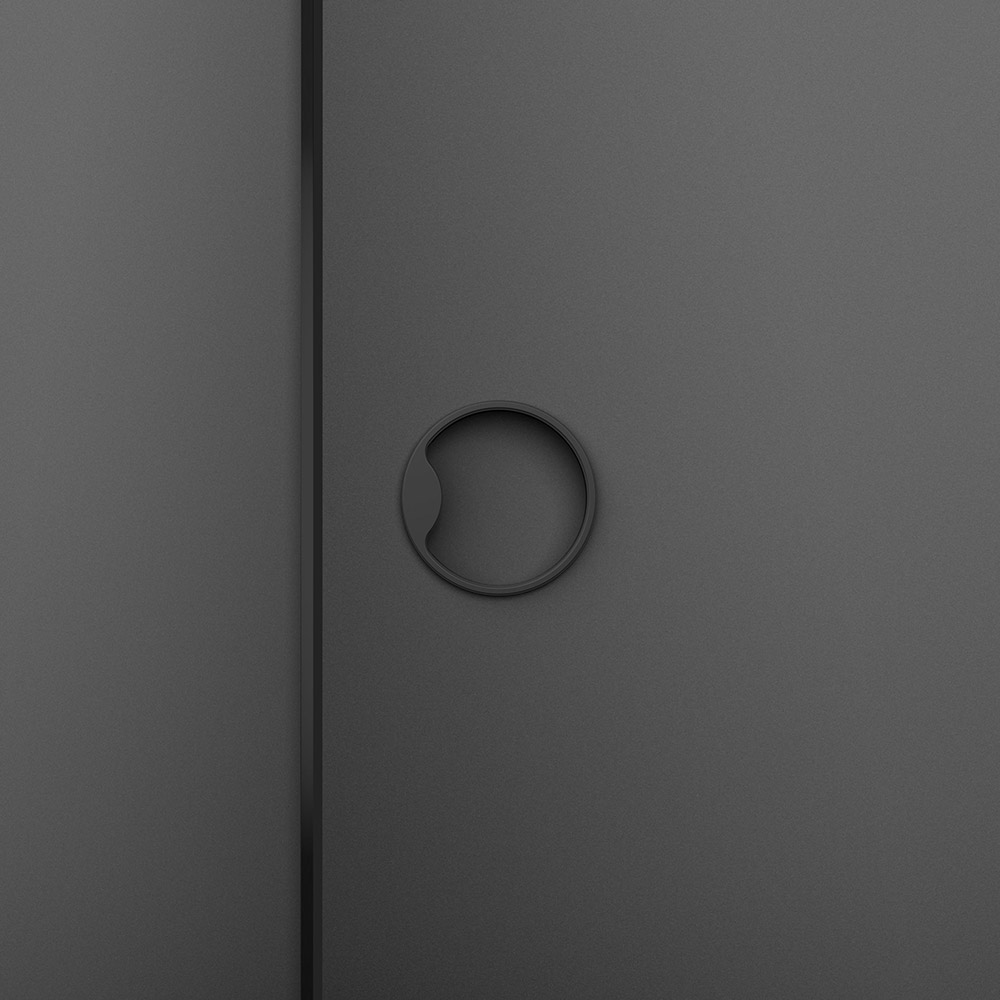

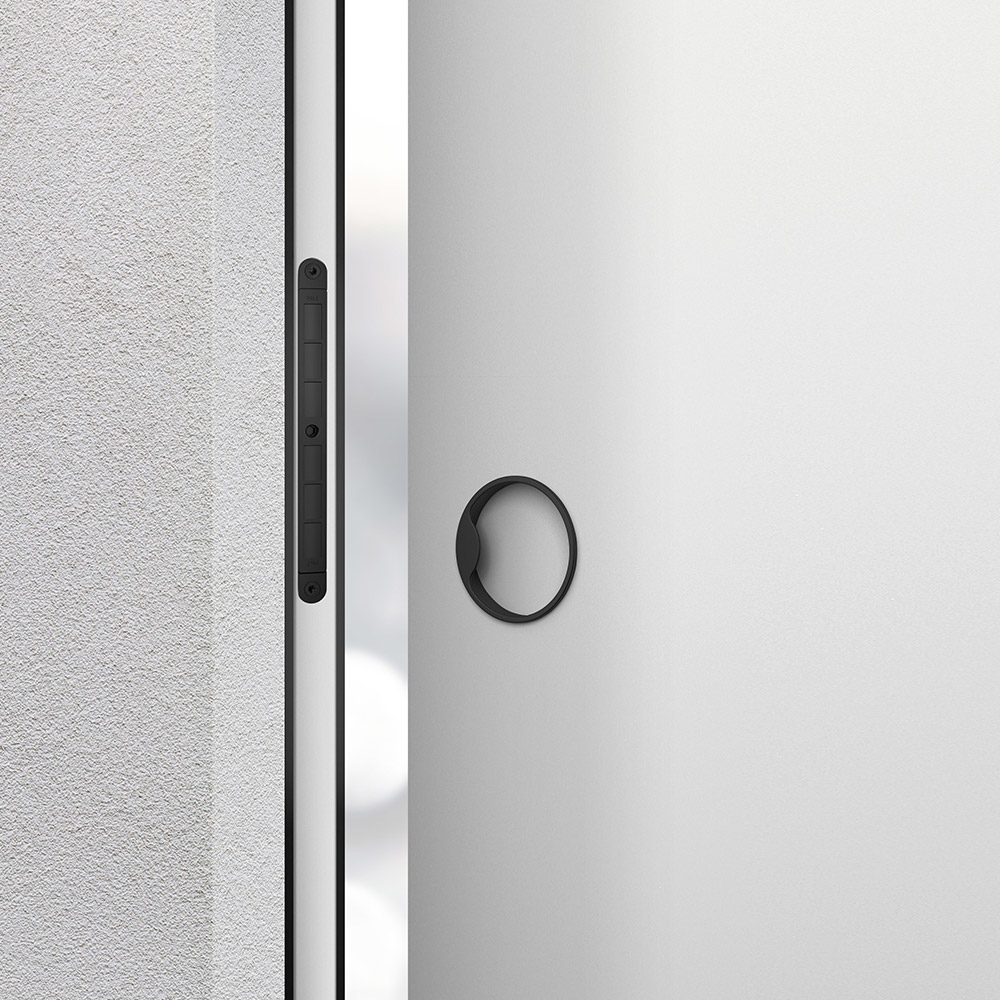

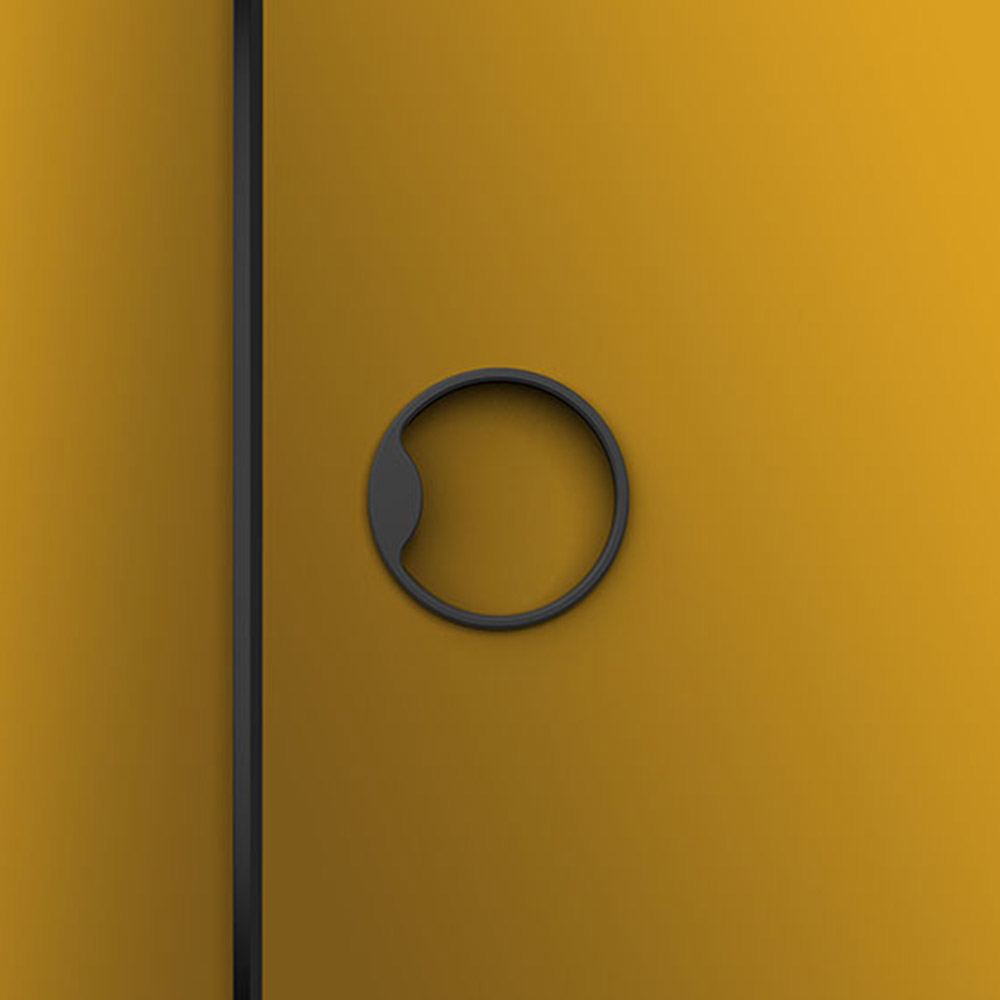

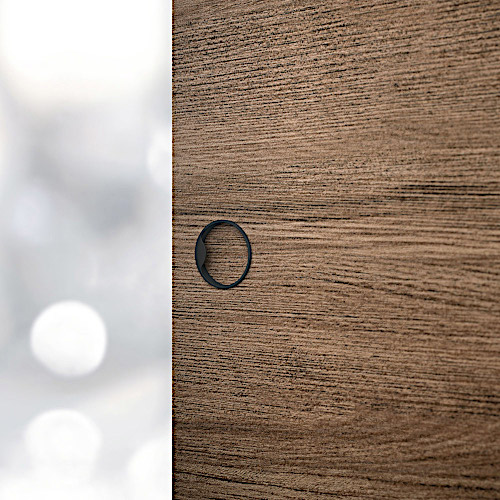

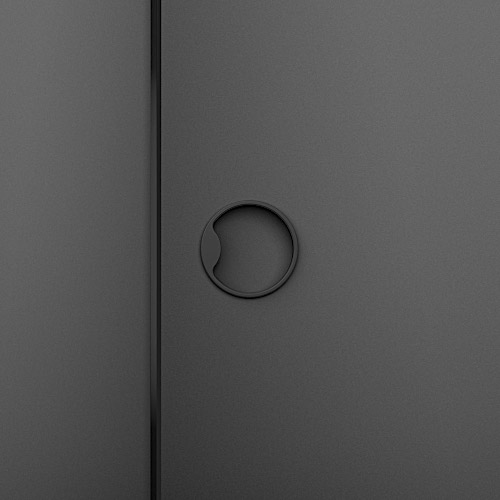

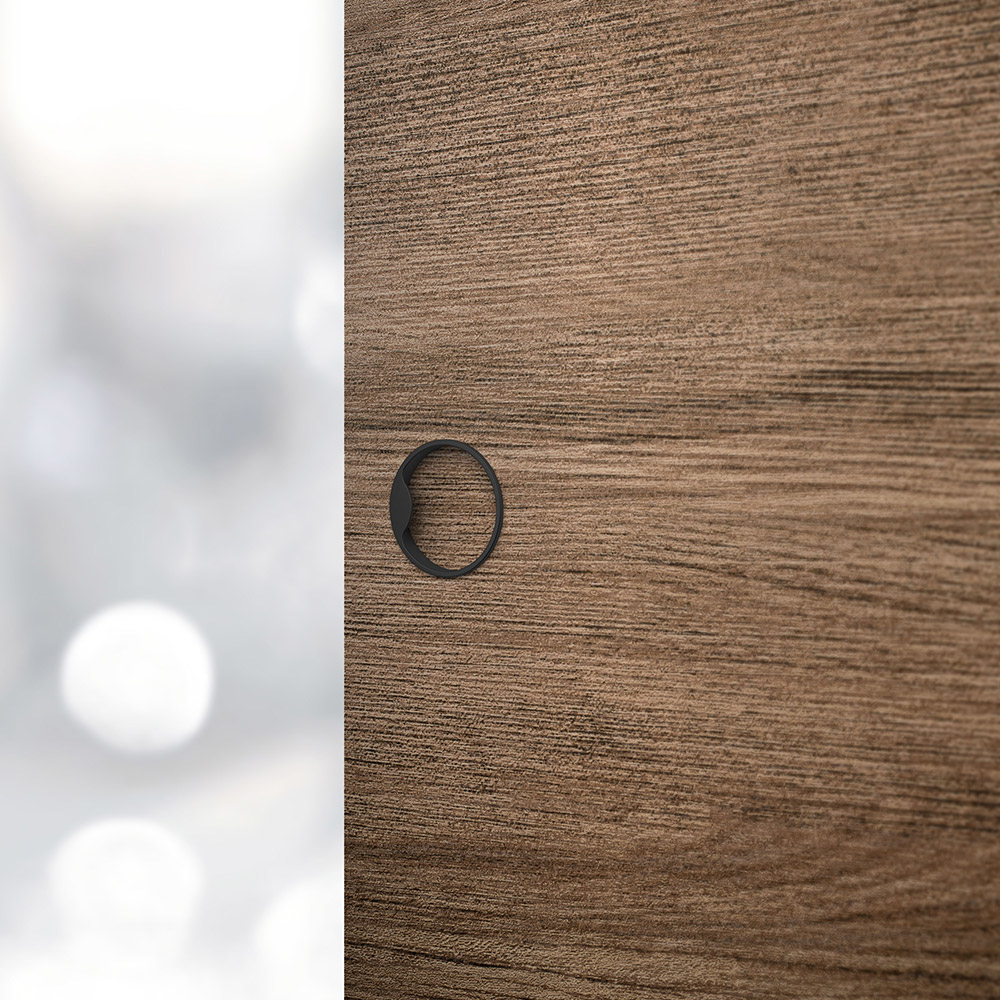

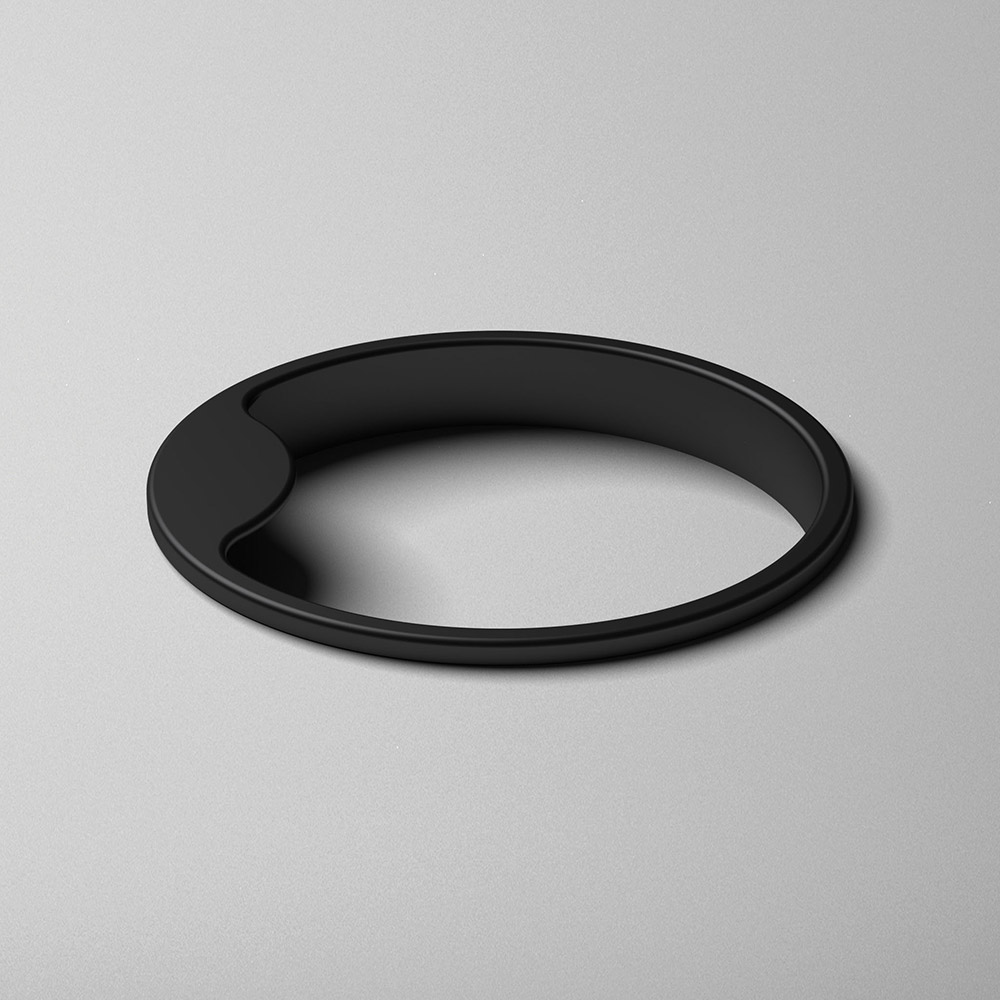

Minimalistické madlo s ovládáním pouhými dvěma prsty. Ergonomie madla s příjemným zaoblením, s možností výměny vnitřní magnetické desky pro sjednocení povrchu/barvy madla s dveřmi, nebo pro výrazné zviditelnění ovládacího prostoru dveří. Výstup nad povrch dveřního křídla 3 mm.
Celokovové madlo, povrchy titan černý mat, lesklý chrom, matný nikl.

design: Roman Ulich

Technická data

Systém montáže  sešroubování základových desek proti sobě pomocí 4 šroubů, překrytí montážních šroubů magnetickou pohledovou deskou
Doba montáže 1 – 2 min., varianta WC/koupelna 3 - 5 min.
Rozměrové použití  standardně pro tl. dveří 38 - 42 mm, větší tloušťky dveří je třeba upřesnit pro dodání delších montážních šroubů
Příprava do dveří frézování otvoru Ø 86 mm
Povrchy SNi matný nikl, TiN-K  titan černý mat, Cr lesklý chrom
Rozměry Ø 90 mm, výstup nad povrch dveří 3 mm

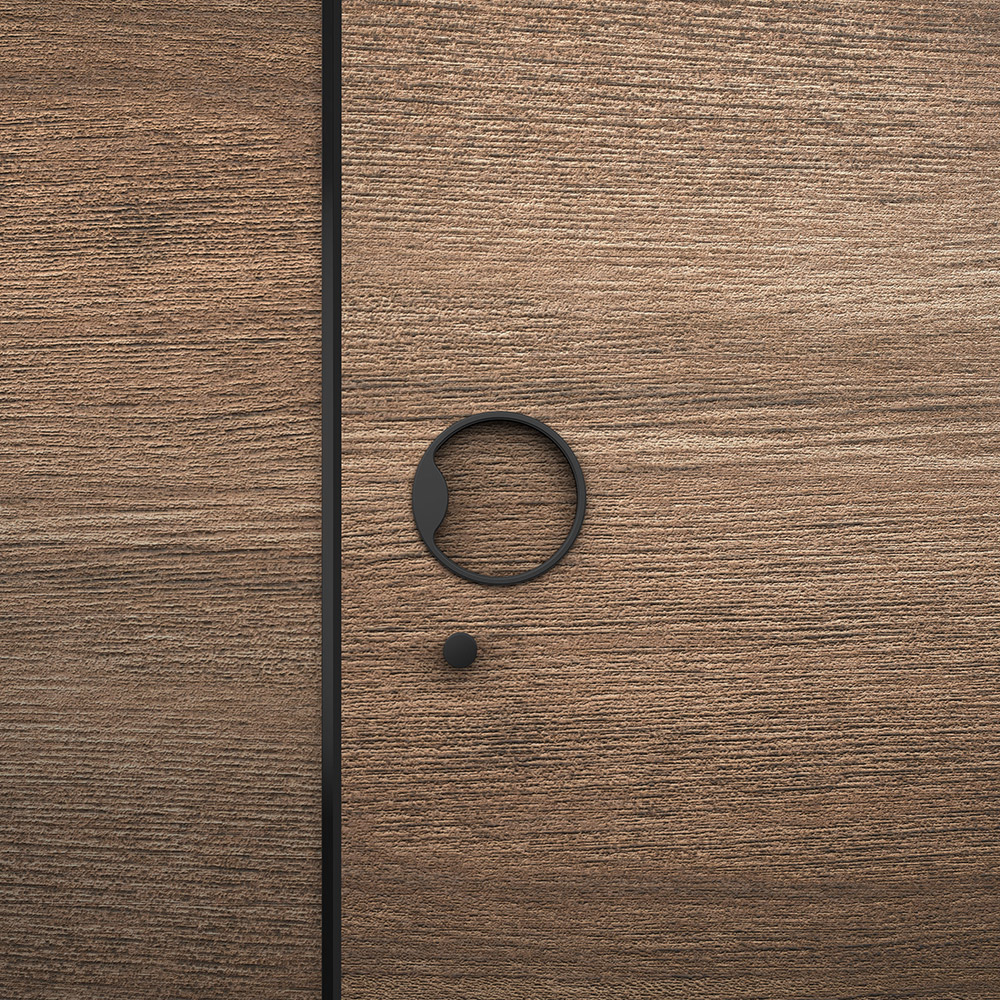

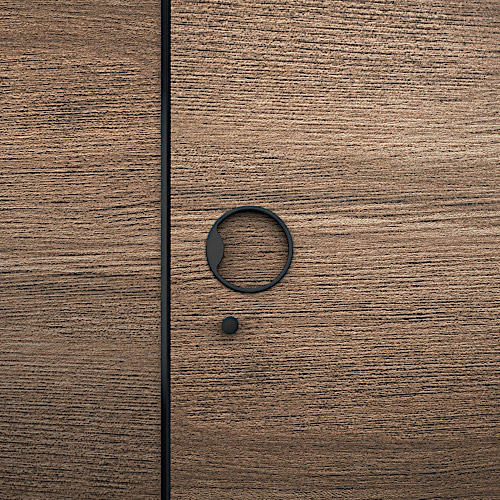

Varianta WC/koupelna  externí mini WC mechanismus + mini zámeček
Varianta cylindrická magnetické krycí rozety Ø 54 mm, tl. 5 mm + mini zámeček
Montážní návod + příprava do dveří Montážní návod madlo Uff (PDF)
Montážní návod madlo Uff WC (PDF)
Výkres Madlo Uff frézování (PDF), (DWG)
Výkres Madlo Uff WC frézování (PDF), (DWG)

Nákresy

...

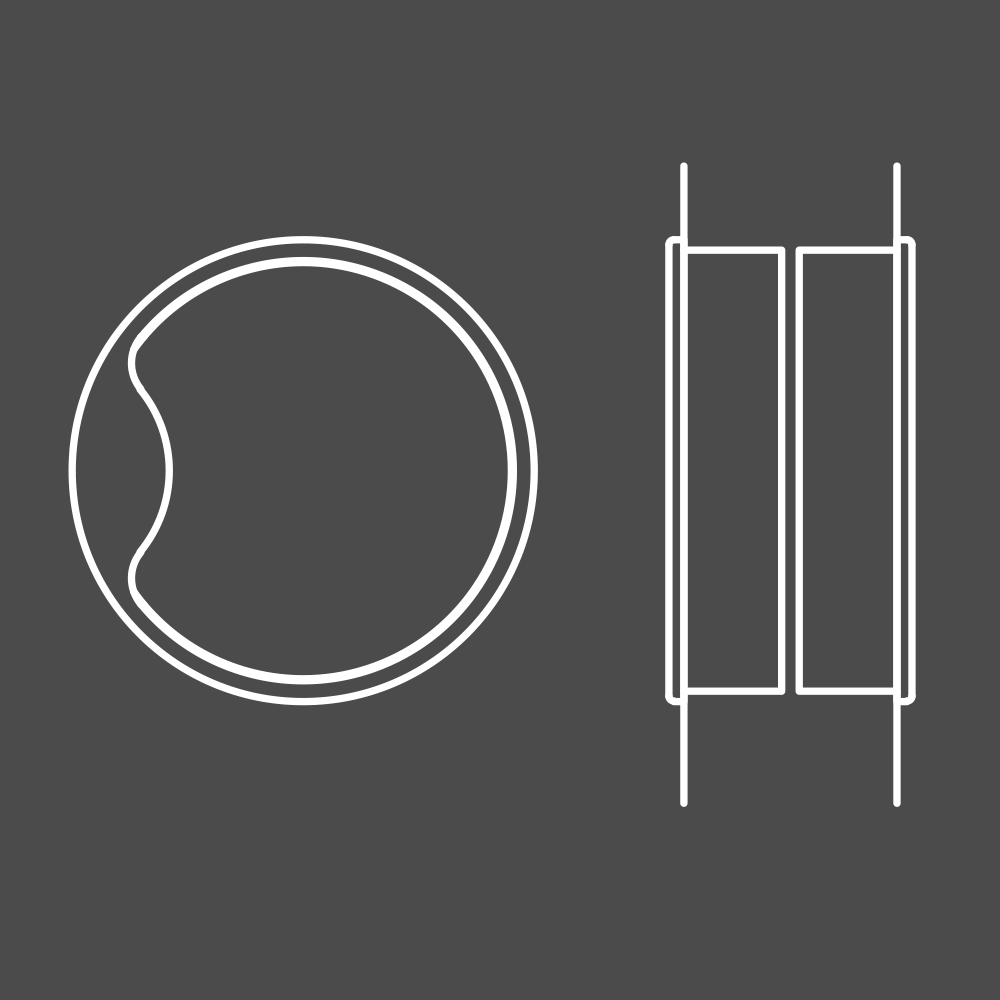

standard

...

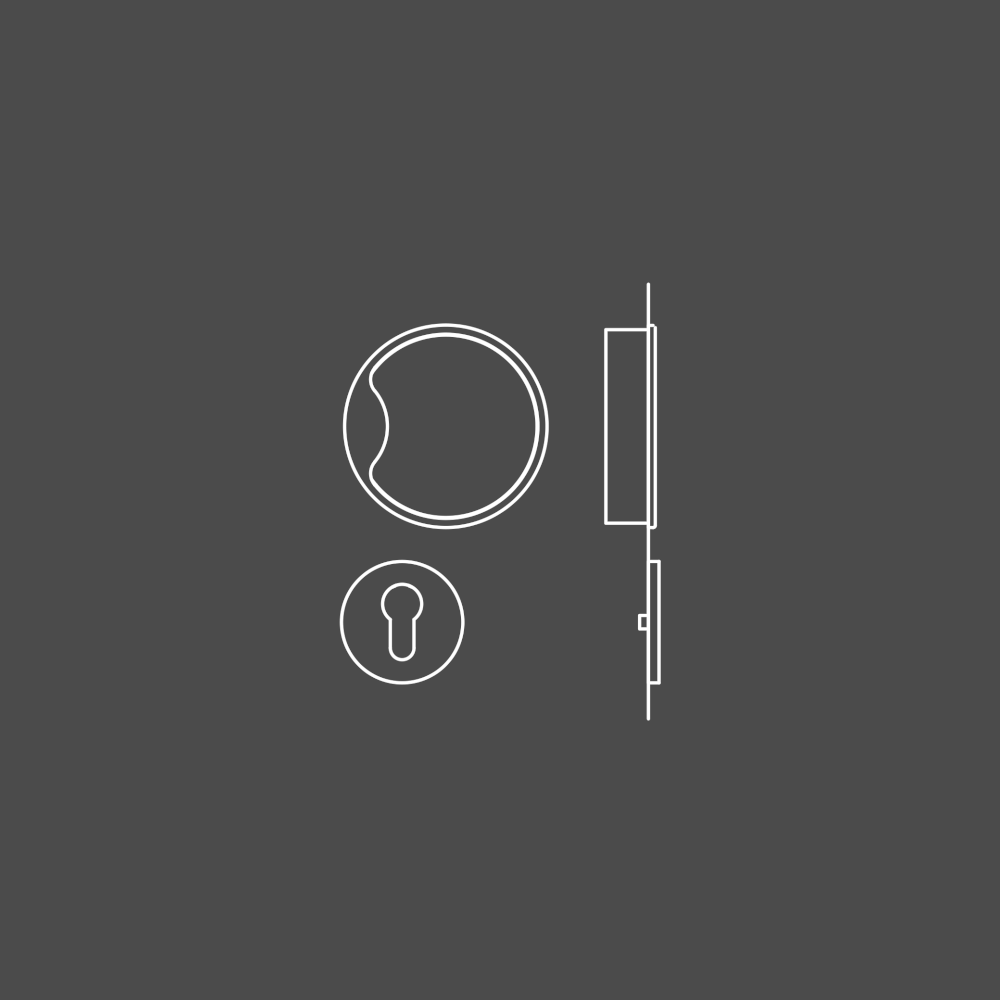

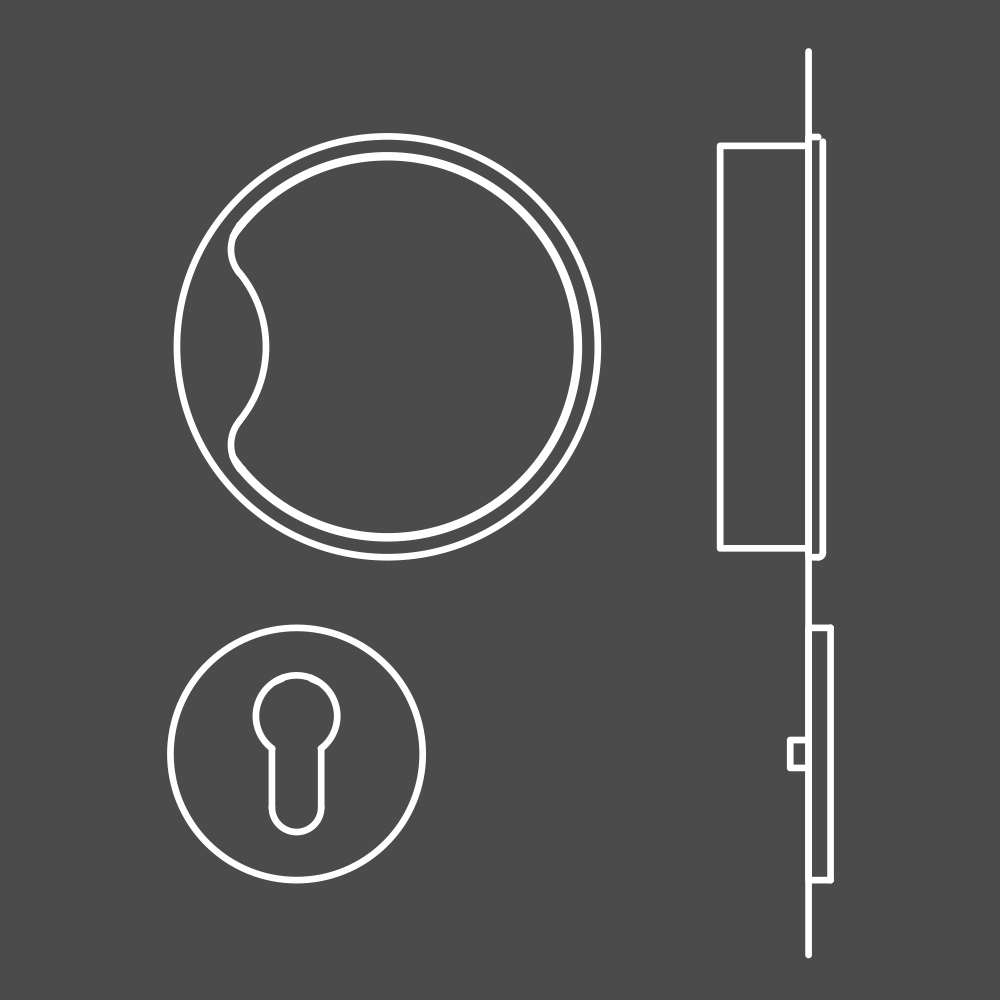

cylindrické

...

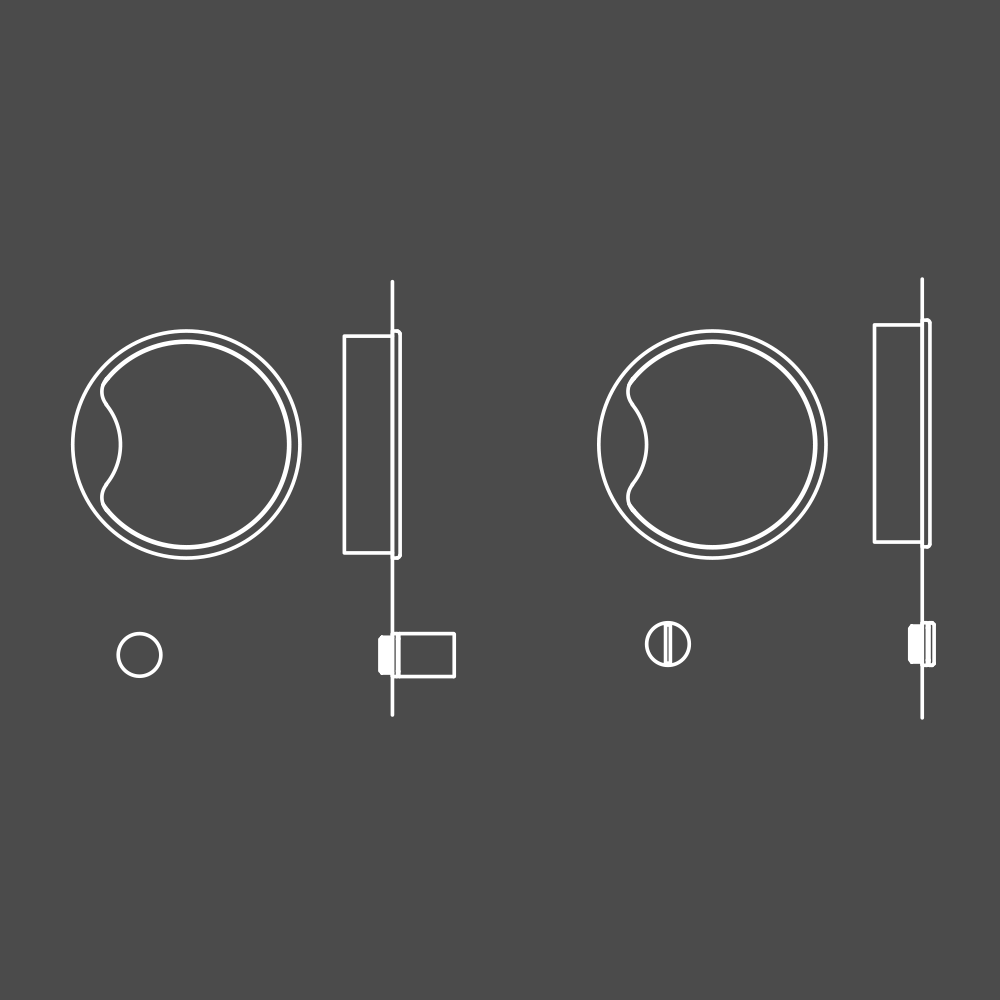

WC IN

WC EX
