MADLO KONZERVA 220

KONZERVA 220

Dominantní madlo s ovládáním celou rukou. Ergonomie madla s mírným zaoblením úchopné části, s možností změny/výměny vnitřní magnetické desky pro sjednocení povrchu/barvy madla s dveřmi, nebo pro výrazné zviditelnění ovládacího prostoru dveří.
Celokovové madlo, povrchy titan černý mat, matný nikl.

design: Roman Ulich

Technická data

Systém montáže  sešroubování základových desek proti sobě pomocí 4 šroubů, překrytí montážních šroubů magnetickou pohledovou deskou
Doba montáže 1 – 2 min., varianta WC/koupelna 3-5 min.
Rozměrové použití  standardně pro tl. dveří 38 - 42 mm, větší tloušťky dveří je třeba upřesnit pro dodání delších montážních šroubů
Příprava do dveří frézování otvoru
Povrchy SNi matný nikl, TiN-K titan černý mat
Rozměry 67×220 mm (Š×V), výstup nad povrch dveří 25 mm
Varianta WC/koupelna  externí mini WC mechanismus + mini zámeček
Varianta cylindrická magnetické krycí rozety průměr 54 mm, tl. 5 mm + mini zámeček
Montážní návod + příprava do dveří Montážní návod madlo Konzerva 220 (PDF)
Montážní návod madlo Konzerva 220 WC (PDF)
Výkres Madlo Konzerva 220 frézování (PDF), (DWG)
Výkres Madlo Konzerva 220 WC frézování (PDF), (DWG)

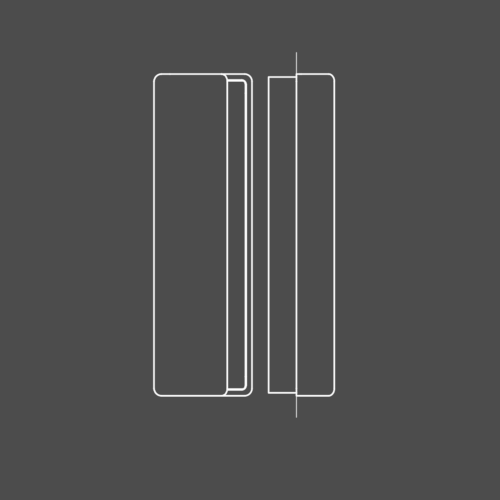

Nákresy

...

standard

...

cylindrické

...

WC IN

WC EX
